横中ぐり盤加工の案内

横中ぐり盤加工とは

すでにあけられている穴の内面をくり広げて、所定の寸法に切削する加工に用いる工作機械で中ぐり棒またはワークを送りながら加工します。工作物を動かさずに加工できるので、大型のものにも容易に適用される。中ぐりのほかに、ドリル穴あけ、リーマ通し、フライス削り、その他の加工もできるのでき溶接後の機械加工に適しています。

東芝
横中ぐり盤

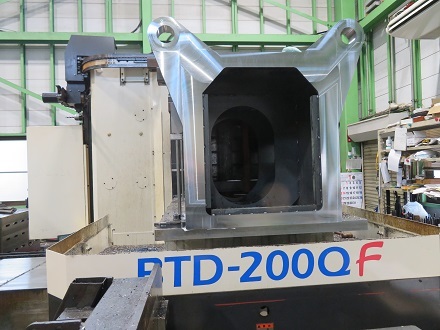

BTD-200QF
X1500・Y1200・クイル400

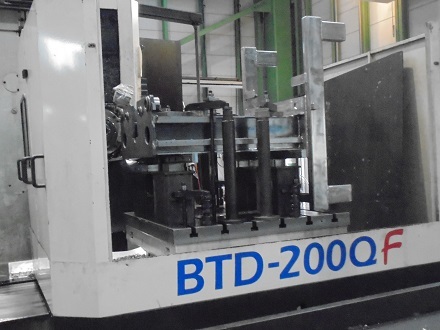

アルミ溶接品の2次横中ぐり盤加工

アルミ溶接品の2次加工です。
横中ぐり盤は2次加工に最適です。

アルミ溶接品の2次加工をする製品です。
アルミ溶接は曲がりや反りが発生しやすいですが、弊社では、溶接品の矯正をしっかりとして2次加工をしています。
溶接製品は最終形状が複雑になります。

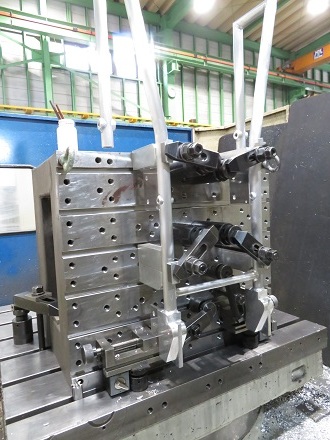

製品をクランプすることも横中ぐり盤加工は重要なことです。クランプで固定拘束して加工しますがクランプを外した際に加工精度が維持できるようにクランプを工夫しています。

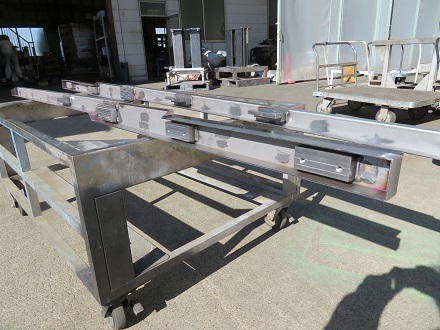

金属溶接構造の2次横中ぐり盤加工

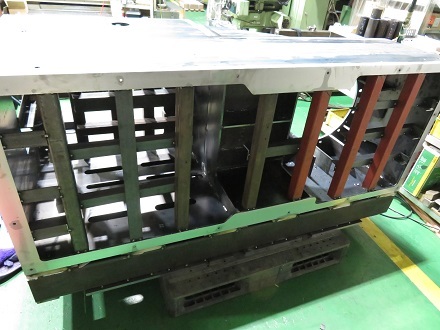

金属溶接構造の製品を横中ぐり盤で加工しています。

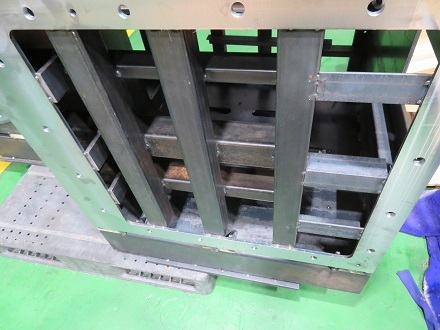

金属溶接構造品は複雑な形状になります。
横中ぐり盤で2次加工をしています。
金属溶接構造品を横中ぐり盤で加工しています。
クランプ位置や締め付けを製品の加工精度に影響のないようにクランプしています。

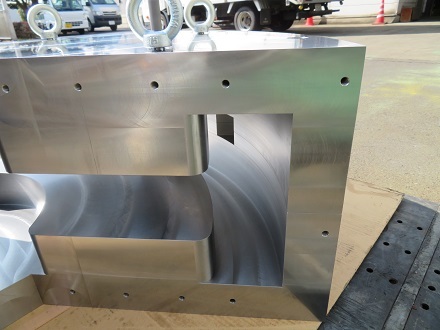

横中ぐり盤による重切削加工製品事例

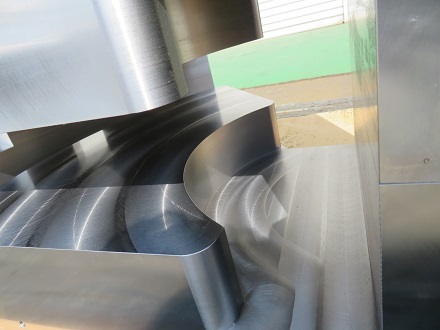

当社では、横中ぐり盤で重切削加工製品を加工しております。

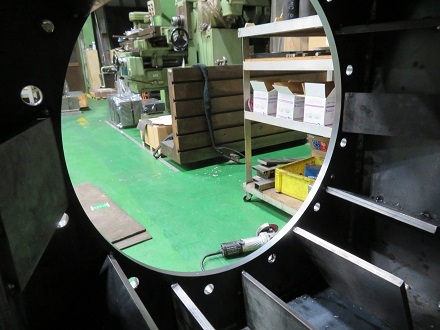

鉄製品で内部も曲線加工してあります。
上下の双方を加工後に組立をしてあります。

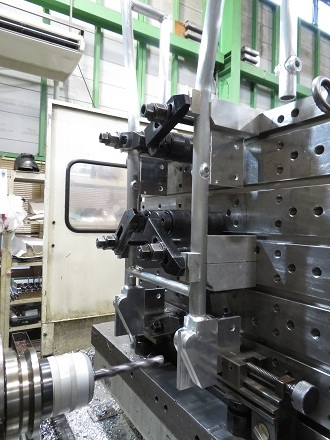

横中ぐり盤加工　溶接構造物

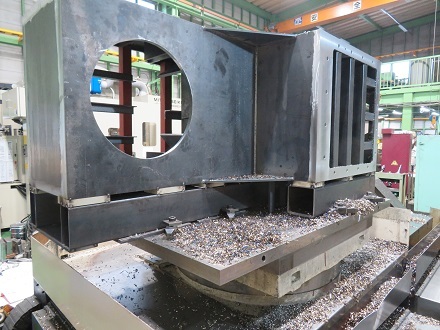

横中ぐり盤加工でワークは、鉄製缶溶接構造物です。
加工図面指示は直角度、平行度等の精度は30μを要求されています。

製品の強度やクランプの締め付け応力に注意しなが加工をしています。
横中ぐり盤はテーブルが回転できる4軸制御なので、ワンクランプで加工ができます。
加工精度を要求される溶接構造物には最適な加工が可能です。

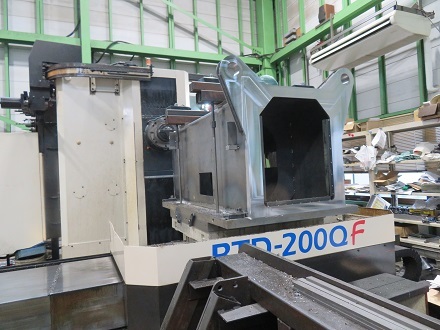

横中ぐり盤加工　溶接後2次加工の製品

当社では、さまざまな溶接構造の2次加工を横中ぐり盤加工をしております。
重量物からアルミ製品など複雑な形状の溶接製品を加工しています。

板金製品の2次横中ぐり盤加工。
クランプを工夫して加工しています。
全長は2.5メートルあります。

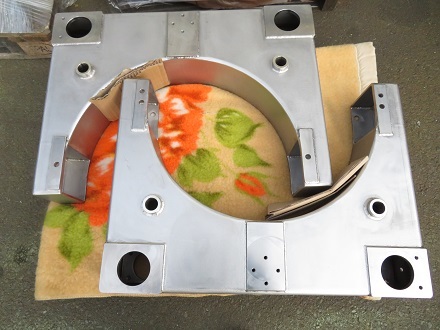

ステンレス横中ぐり盤加工
ステンレスTIG・MIG溶接をして2次加工を横中ぐり盤で加工しています。
H7穴加工部はボーリング加工をしています。

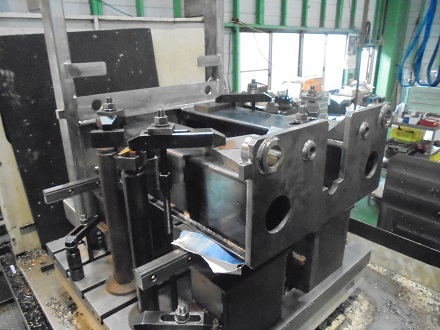

鉄製アームの横中ぐり盤加工

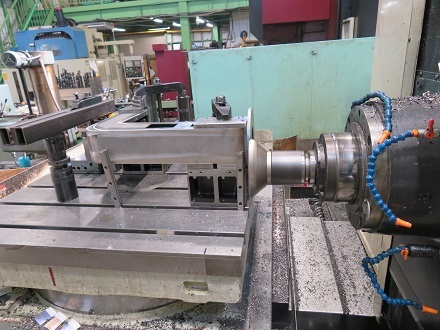

製品のダメージをあたえないようにクランプして加工しています。
板金製品で中板厚の2.3tのTIG溶接とMIG溶接で製作してあります。

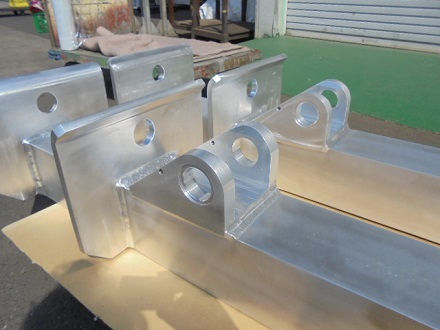

アルミ溶接品の横中ぐり盤加工。
アルミMIG・TIG溶接で製品を製作して、穴加工部はボーリング加工やフライス加工しております。
